도면을 열었는데 글자가 다르게 보인다면
협력사에서 받은 도면은 사용한 SHX·TTF 폰트와 문자 스타일이 현재 PC와 다를 수 있습니다. 한두 개라면 직접 바꿀 수 있지만 도면 전체에 여러 스타일이 섞여 있으면 누락을 찾는 데 시간이 오래 걸립니다.

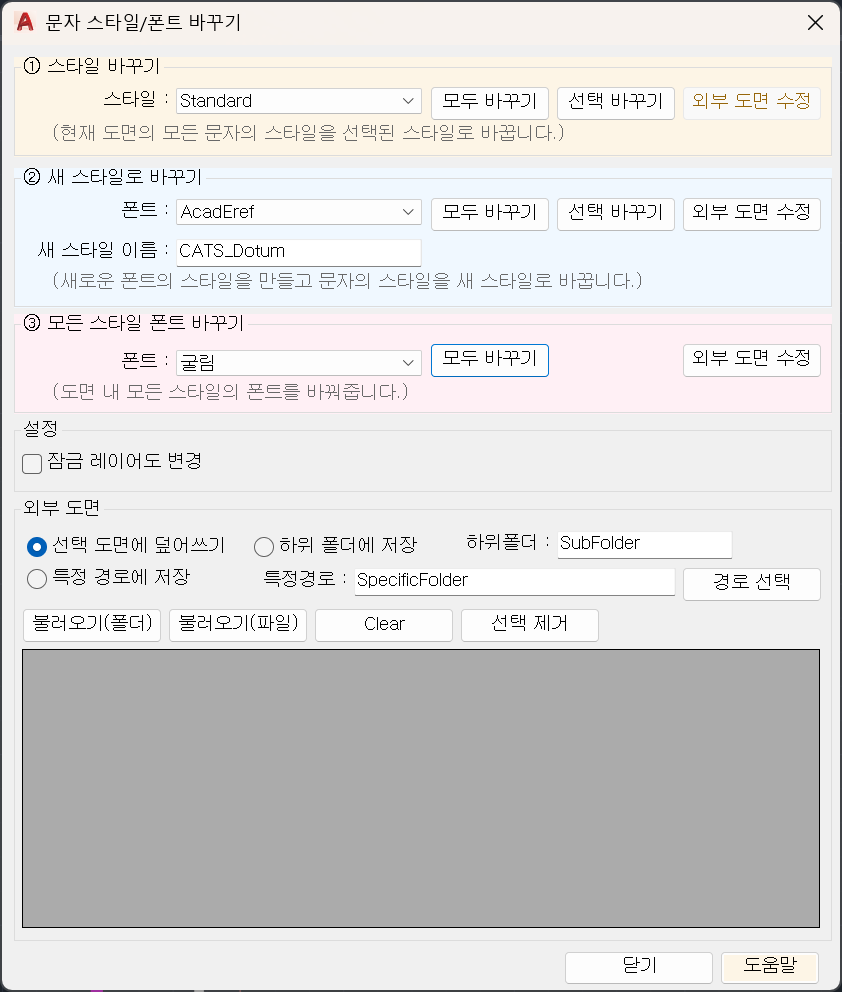

CTS는 선택한 문자 객체의 폰트와 문자 스타일을 한 번에 바꾸고, CTSD는 도면 전체 또는 선택 영역의 문자를 정해진 폰트로 통일할 때 사용합니다.
CTS로 선택 문자를 정리하는 순서
- 1
원본 도면을 복사하거나 별도 버전으로 저장합니다.
- 2
CTS 명령을 실행하고 변경할 문자 객체를 선택합니다.
- 3
적용할 폰트와 문자 스타일을 지정합니다.
- 4
한글, 숫자, 특수문자와 치수 문자가 의도대로 보이는지 확인합니다.
- 5
문제가 없다면 같은 기준으로 나머지 영역을 정리합니다.
여러 외부 도면도 한 번에
도면을 하나씩 열지 않고 정리해야 한다면 OpenDwg 계열 기능으로 여러 파일을 불러와 Zoom All과 폰트 수정을 한 흐름으로 처리할 수 있습니다. 먼저 샘플 파일 몇 개로 결과와 저장 위치를 확인한 뒤 전체 도면에 적용하세요.
납품 전 확인할 문자
- 한글과 영문이 함께 있는 일반 문자와 여러 줄 문자
- 치수 스타일에 연결된 문자와 공차 표기
- 블록 속성 안에 들어 있는 문자
- 외부참조와 출력 PDF에서 보이는 최종 글꼴
COMMANDS
전체 명령 보기글에서 사용한 CATS 명령
VIDEO GUIDE
전체 재생목록
실제 CAD 화면으로 확인하세요
도면 문자 객체의 폰트 변경
자주 묻는 질문
원본 문자 내용도 바뀌나요?
CTS는 선택한 문자의 폰트와 스타일을 변경하는 기능입니다. 다만 납품 도면에서는 원본 복사본으로 먼저 결과를 확인하는 것이 안전합니다.
여러 파일을 한 번에 바꿔도 되나요?
가능하지만 먼저 소수의 샘플 파일에서 폰트, 특수문자, 저장 위치를 확인한 뒤 전체 파일에 적용하는 것을 권장합니다.
