캐드 다중플롯으로 여러 도면 한 번에 출력하기

도면을 한 장씩 출력하고 있다면

한 파일 안에 도곽이 여러 개 있거나, 납품 전 수십 장을 같은 조건으로 출력해야 할 때는 출력 창을 반복해서 여는 것만으로도 흐름이 끊깁니다.

CATS Pro 다중플롯은 도곽을 출력 BOX로 등록하고 순서를 정한 뒤 프린터 출력이나 레이아웃 배치를 연속으로 실행할 수 있게 묶어줍니다.

• 표준 도곽 블록을 자동으로 인식해 출력 영역 생성
• 임의 범위도 직접 지정해 BOX로 등록
• 출력 번호와 순서를 정렬한 뒤 일괄 처리

다중플롯 기본 작업 순서

처음에는 전체 도면을 바로 출력하기보다 2~3장으로 설정과 방향을 확인한 뒤 범위를 늘리는 방식이 안전합니다.

1. 1

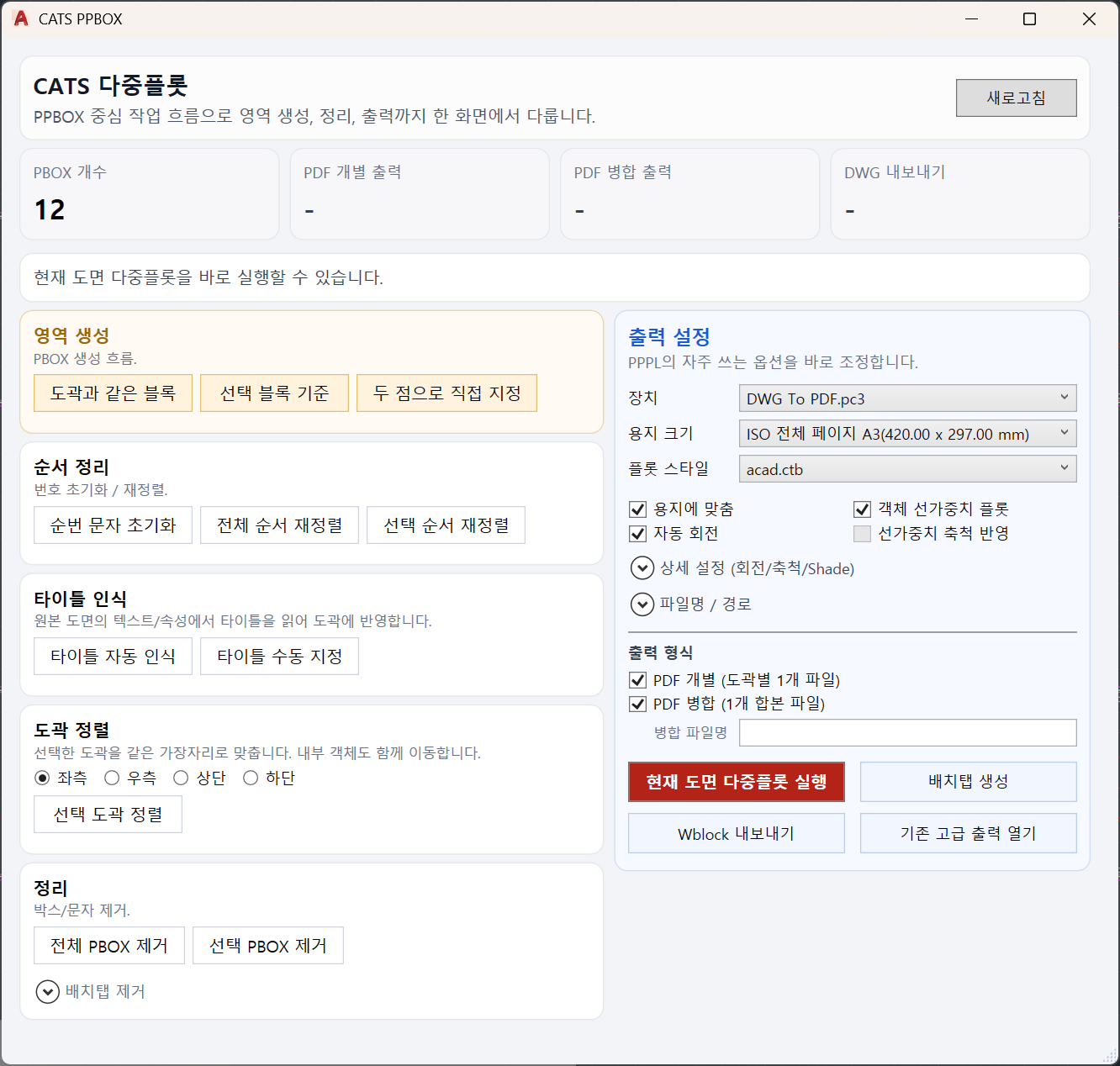

   PPBOX 명령으로 CATS 다중플롯 패널을 엽니다.

2. 2

   PPDB로 도곽 블록을 인식하거나 PPDP로 원하는 범위를 직접 지정합니다.

3. 3

   PPOA 또는 PPOS로 출력 번호와 순서를 정리합니다.

4. 4

   PPPL로 프린터에 출력하거나 PPLA로 레이아웃에 배치합니다.

5. 5

   샘플 결과의 용지, 축척, 회전 방향을 확인한 뒤 전체 출력합니다.

MPP와 PPBOX는 어떻게 다른가요?

MPP는 CATS 다중플롯 ver2 독립 실행 명령이며 PPBOX와 같은 출력 자동화 기능을 제공합니다. 기존 작업 환경에서 MPP를 사용해 왔다면 그대로 실행할 수 있고, 현재 기능 탐색 흐름에서는 PPBOX를 중심으로 관련 명령을 함께 확인하면 편합니다.

전체 출력 전에 확인할 것

• 도곽 블록과 출력 BOX가 정확히 겹치는지 확인합니다.
• 세로 도면이 포함되었다면 회전 옵션을 샘플로 검토합니다.
• 페이지 설정과 프린터가 현재 CAD 환경에 맞는지 확인합니다.
• 출력 번호가 실제 납품 순서와 일치하는지 확인합니다.
