CATS LAYNAMER로 레이어 이름을 규칙대로 한 번에 바꾸기

레이어 이름을 하나씩 고치기 전에

받은 도면의 레이어가 프로젝트 약어, 이전 회사 표준, 임시 이름으로 섞여 있으면 도면을 합치거나 납품하기 전에 기준을 맞춰야 합니다. 단순히 이름만 보기 좋게 바꾸는 작업도 블록, 외부참조, 레이아웃의 참조 상태와 연결될 수 있어 원본에서 바로 처리하기보다 사본에서 먼저 확인하는 편이 안전합니다.

CATS Pro LAYNAMER는 선택한 객체가 쓰는 레이어 또는 도면 안의 모든 레이어를 대상으로, 찾을 텍스트와 바꿀 텍스트 규칙을 적용해 이름을 일괄 변경하도록 안내된 명령입니다. 접두어·접미어를 붙이거나 일부 문자열을 치환할 수 있지만, 적용 범위와 변환 뒤 이름을 먼저 좁게 확인해야 합니다.

작은 범위에서 규칙을 확인하는 순서

1. 1

   원본 DWG를 보관하고, 레이어 이름을 바꿔 볼 사본을 만듭니다.

2. 2

   먼저 선택 객체만 대상으로 삼을지, 도면 전체 레이어를 대상으로 삼을지 결정합니다.

3. 3

   CATS_LAYNAMER를 실행하고 찾을 텍스트와 바꿀 텍스트를 입력합니다.

4. 4

   변환 전후 이름을 몇 개의 대표 레이어에서 비교하고, 객체가 의도한 레이어에 그대로 남아 있는지 확인합니다.

5. 5

   블록, 외부참조, 현재 레이어, 잠긴 레이어가 있는 도면은 별도 사본에서 다시 열고 출력 전 화면까지 확인한 뒤 범위를 넓힙니다.

UI에서 확인한 문자 편집 방식

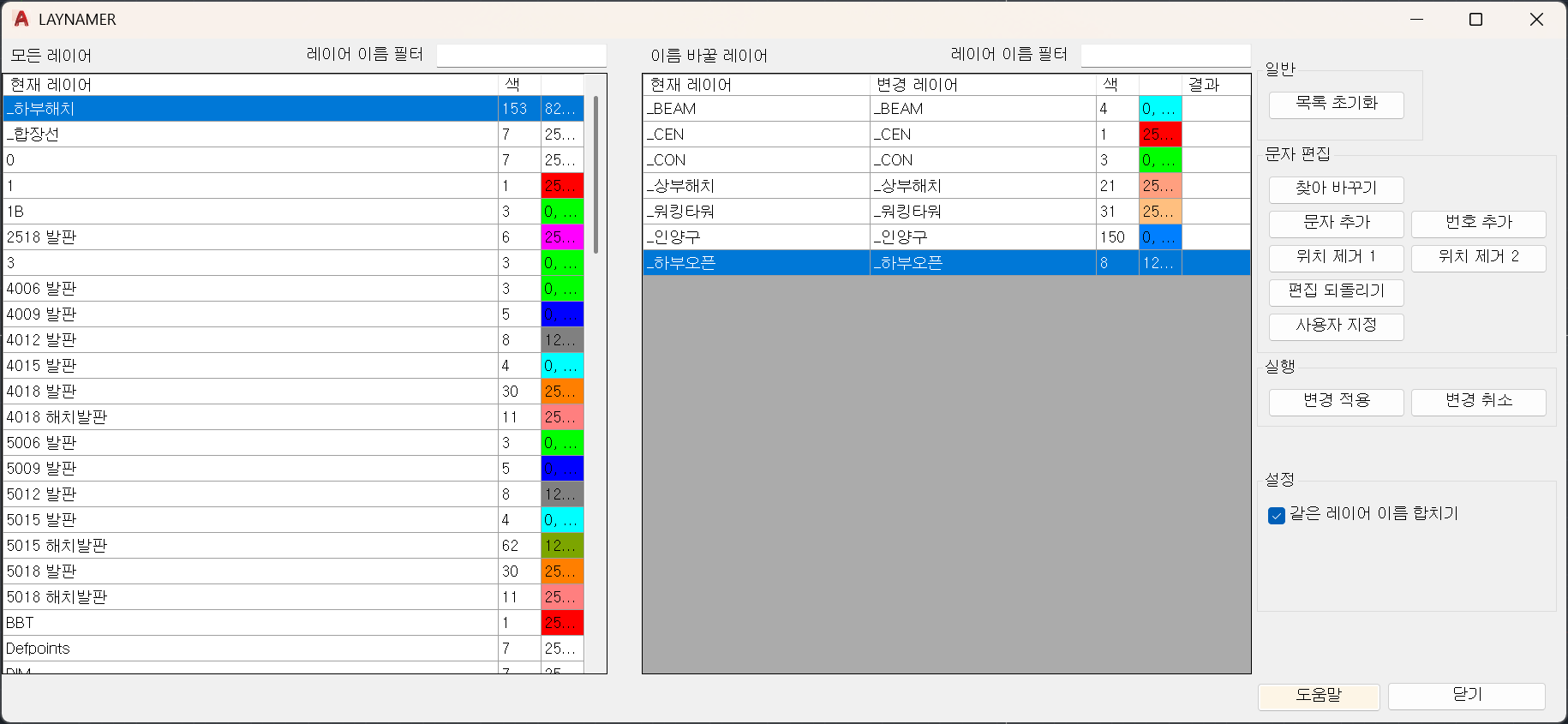

공유된 실제 UI에서는 일치하는 문자열을 지정한 문자열로 바꾸는 찾아 바꾸기와, 레이어 이름의 맨앞·맨뒤·중간 위치에 문자를 추가하는 기능을 확인했습니다. 이 화면은 규칙을 입력하는 방법을 보여 줍니다.

실무에서는 짧은 사본에 규칙을 한 번 적용하고 변경된 레이어 이름과 해당 객체를 확인한 뒤 범위를 넓히는 것이 좋습니다. 이 글은 특정 이름이 적용됐을 때의 결과나 절감 효과를 주장하지 않습니다.

번호와 위치 편집은 미리보기부터 확인하세요

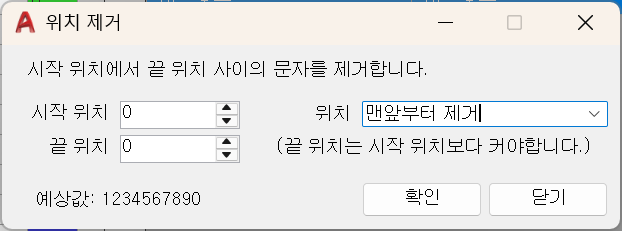

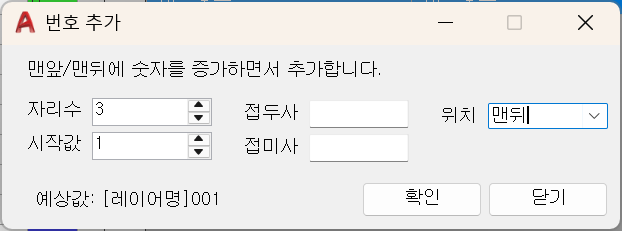

번호 추가 UI에서는 자리수, 시작값, 접두사·접미사와 맨뒤·맨앞 위치를 정하고 예상값을 확인할 수 있습니다. 위치 제거 UI에서는 시작 위치와 끝 위치, 제거 기준 위치를 입력합니다.

이 값들은 이름 규칙을 설계하는 데 도움이 됩니다. 다만 실제 도면에서 중복 이름이 합쳐지는지 또는 객체 레이어가 기대한 대로 유지되는지는 도면 조건에 따라 달라질 수 있으므로, 적용 뒤에는 레이어 목록과 대표 객체를 직접 확인하세요.

변환 뒤에 확인할 항목

레이어 이름이 바뀌었다고 해서 도면 검토가 끝난 것은 아닙니다. 레이어 관리자에서 이름 목록을 확인한 뒤, 대표 객체와 블록 속성, 외부참조가 있는 경우 참조 도면을 다시 열어 표시 상태를 살펴보세요.

특히 현재 레이어나 잠긴 레이어, 다른 이름이 이미 존재하는 경우의 동작은 이 UI 안내에서 검증된 기능으로 주장하지 않습니다. 이런 조건이 있는 도면은 별도 사본에서 먼저 확인하고, 필요하면 변경을 취소하거나 규칙을 조정하세요.

• 변환 전후 레이어 목록에서 중복되거나 알아보기 어려운 이름이 없는지 확인
• 대표 객체의 레이어가 의도한 이름으로 표시되는지 확인
• 도곽·블록·외부참조가 있는 도면은 다시 열어 표시와 출력 상태를 확인
• 프로젝트 표준에 맞지 않는 레이어가 남으면 범위를 넓히기 전에 규칙을 수정

유료 제품 안내는 연결하지 않았습니다

이 기능은 공통 CAD 레이어 이름 정리 흐름을 다루므로, 판금 또는 가설재 제품과의 직접적인 업무 연관성을 단정하지 않습니다. CATS Pro의 중립적인 설치·명령 안내를 유지합니다.
