CATS OpenDwg로 여러 DWG를 열며 ZoomAll·폰트 수정 준비하기

여러 DWG를 하나씩 열고 있다면

협력사나 이전 프로젝트에서 받은 도면은 파일마다 화면 범위와 문자 환경이 달라, 열어 보는 일만으로도 시간이 걸립니다. 특히 같은 폴더의 DWG를 검토해야 할 때는 어떤 파일을 확인했는지 놓치기 쉽습니다.

CATS Pro OpenDwg는 여러 DWG 파일을 한꺼번에 선택해 열면서 파일별 ZoomAll과 폰트 자동 수정 작업을 적용하도록 안내된 명령입니다. 열린 도면은 목록에서 체크되어 보이므로, 다음 파일을 열거나 선택한 파일만 닫을 때도 현재 상태를 확인할 수 있습니다. 처음에는 전체 폴더가 아니라 복사한 샘플 2~3개로 열리는 순서와 화면 결과를 확인하는 편이 안전합니다.

작은 샘플 묶음으로 먼저 확인하는 순서

1. 1

   원본 DWG는 그대로 두고, 테스트할 도면 2~3개를 별도 폴더 또는 다른 이름의 사본으로 준비합니다.

2. 2

   CATS_OPENDWG를 실행한 뒤 도면 열기 창에서 테스트 도면이 있는 폴더를 열고 목록에서 도면을 선택합니다.

3. 3

   ZoomAll과 폰트 수정 여부를 이번 작업의 목적에 맞게 설정한 뒤 확인합니다.

4. 4

   열린 도면 목록의 체크 상태와 도면 화면을 확인한 뒤, 한글·영문 문자, 치수 문자와 블록 속성을 따로 확인합니다.

5. 5

   결과가 의도와 맞는지 확인한 뒤에만 같은 기준으로 다음 묶음을 처리하고, 선택 닫기에서 저장 또는 저장하지 않음 여부를 확인한 뒤 각 도면의 검토 결과에 따라 결정합니다.

ZoomAll 확인과 폰트 확인은 분리해서 보세요

ZoomAll은 열린 도면의 전체 범위를 빠르게 살피는 데 도움이 되지만, 문자 표시가 맞는지를 대신 확인해 주지는 않습니다. 화면 범위를 확인한 다음 실제 납품에 중요한 문자 항목을 따로 점검해야 합니다.

폰트 수정 옵션을 사용한 뒤에는 한글·영문·숫자가 섞인 일반 문자와 여러 줄 문자, 치수에 연결된 문자, 블록 속성의 글자를 우선 비교하세요. 외부참조가 있거나 출력 결과가 중요한 도면은 다시 열기와 PDF 또는 플롯 결과도 별도로 확인하는 것이 좋습니다.

• 도면 전체가 화면에 들어오는지와 누락된 객체가 없는지 확인
• 일반 문자·여러 줄 문자·치수 문자가 의도한 글꼴과 높이로 보이는지 확인
• 도곽이나 표제란 등 블록 속성 안의 문자가 바뀌지 않았는지 확인
• 외부참조와 배치 출력이 있는 경우, 필요한 파일만 다시 열고 출력 결과를 확인

여러 도면 정리 전에 정할 기준

• 이번 묶음에서 바꿀 범위를 ZoomAll만으로 할지, 폰트 수정까지 포함할지 미리 정합니다.
• 원본, 테스트 사본, 검토 완료본의 저장 위치를 구분해 원본과 결과 파일이 섞이지 않게 합니다.
• 파일별 확인 항목을 같은 순서로 기록해, 나중에 다시 열 때 확인 누락을 줄입니다.
• 도면마다 다른 문자 스타일이나 외부참조가 발견되면 해당 파일을 묶음에서 분리해 개별 검토합니다.

영상에서 확인할 수 있는 작업 흐름

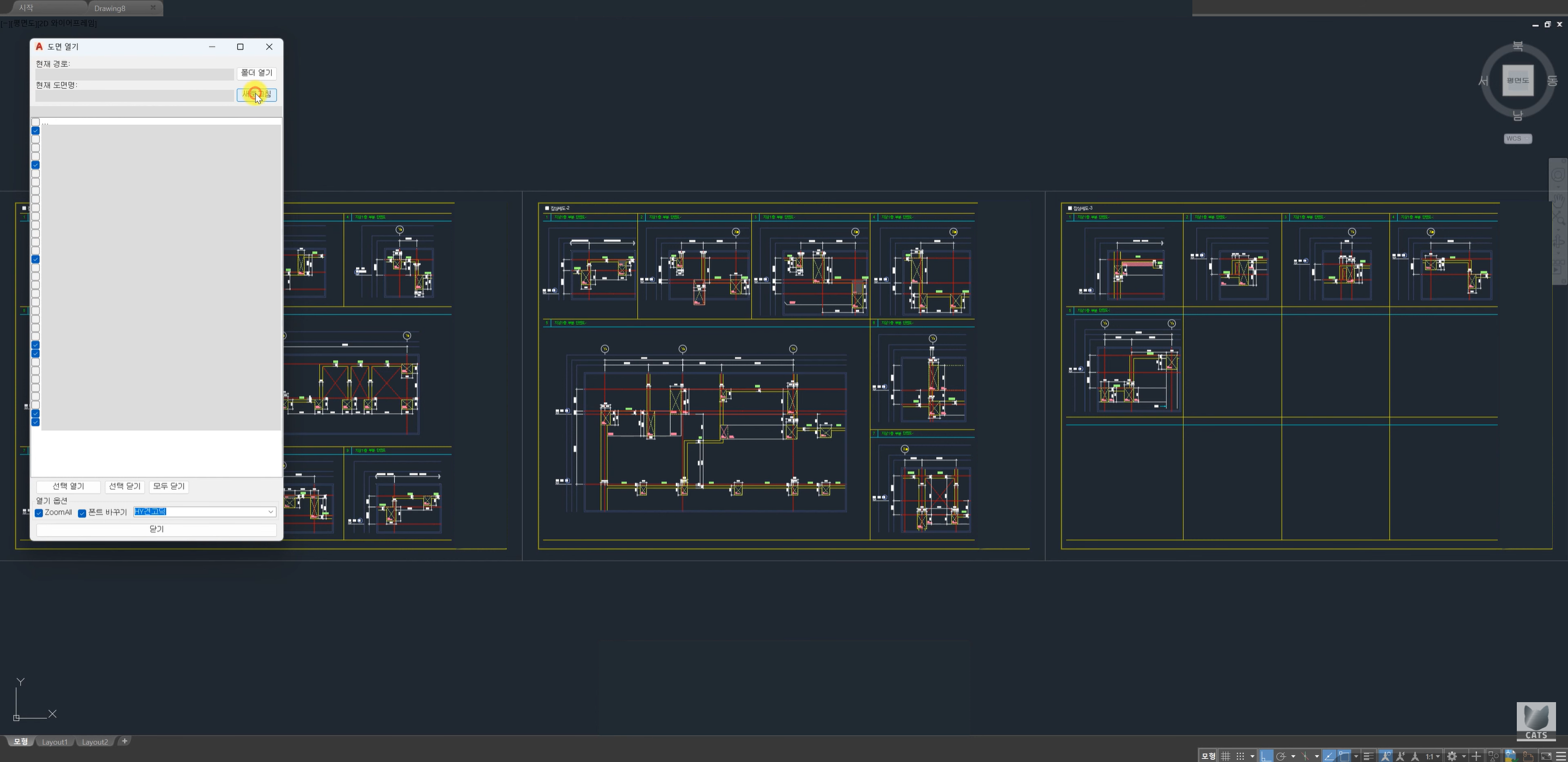

대표 화면은 아래 OpenDwg 설명 영상의 1분 2초 장면입니다. 여러 도면 탭과 목록의 체크 상태, ZoomAll·폰트 바꾸기 옵션이 함께 보입니다. 영상 속 옵션은 ZoomAll과 폰트 바꾸기가 체크되어 있으며 글꼴은 HY견고딕으로 표시됩니다.

도면마다 문자 스타일과 필요한 폰트가 다르므로 영상과 같은 옵션을 사용해도 결과는 달라질 수 있습니다. 사용 중인 CAD 환경에서 작은 사본 묶음을 먼저 열고 화면과 문자를 확인하세요.
